Аппарат связи Украина

«УКРАИНА» ТУ У 32.2-32242794-011:2005

Аппаратура диспетчерской высокочастотной связи «Украина» предназначена для связи диспетчера с машинистами контактного электровозного транспорта в горнорудной промышленности при использовании контактной сети в качестве линии связи.

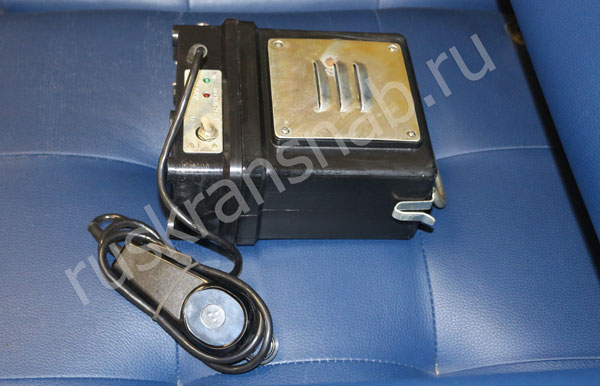

Станция БПП

Аппаратура сохраняет работоспособность при любых колебаниях напряжения контактной сети и даже при ее обесточивании.

Состав аппаратуры

1. Приемопередающая станция (блок приемопередатчика БПП).
2. Установочная аппаратура.

Приемопередатчик устанавливается в камере диспетчера и на электровозах. При отсутствии камеры диспетчера на горизонте приемопередатчики устанавливаются только на электровозах.

Установочная аппаратура содержит

1. щит переключений (ЩП) служит для подключения приемопередающей станции к линии связи в нескольких точках контактной сети, удаленных от диспетчера

2. переходное устройство (ПУ) служит для подключения соединительных линий к контактной сети и устанавливается вблизи места подключения. Переходное устройство согласует сопротивление соединительной линии с сопротивлением контактной сети.

3. соединительное устройство (СУ) - в соответствии с конкретным проектом
   Соединительное устройство СУ предназначено для обеспечения связи машиниста электровоза с диспетчером или с другими машинистами электровозов при прохождении электровоза на участке с отключенным контактным проводом.

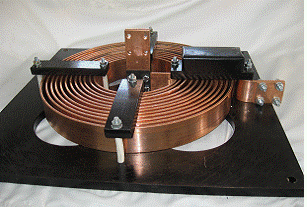

4. вольтметр резонансный (ВР-5645) предназначен для измерения уровня высокочастотного сигнала в контактном проводе при работе приемопередающей станции в режиме передачи.

5. высокочастотный заградитель на 1500 А (З-1500) - в соответствии с конкретным проектом;


6. высокочастотный заградитель на 800 А

   (З-800) - в соответствии с конкретным проектом. Высокочастотные заградители обладают высоким сопротивлением для токов рабочей частоты канала и служат для заграждения путей этим токам, уменьшая их утечку с района связи. Отсутствие заградителей может привести к увеличению затухания канала, так как малое входное сопротивление подстанции шунтирует высокочастотный канал.

7. блок питания (БП) устанавливается в камере диспетчера и на электровозе. Места установки блоков питания согласовываются с заказчиком.


8. ключ торцовый

Аппаратура диспетчерской высокочастотной связи поставляется как комплектно, так и отдельными её составляющими.

Основные технические данные:

Габаритные и установочные размеры и масса блоков аппаратуры, не более
